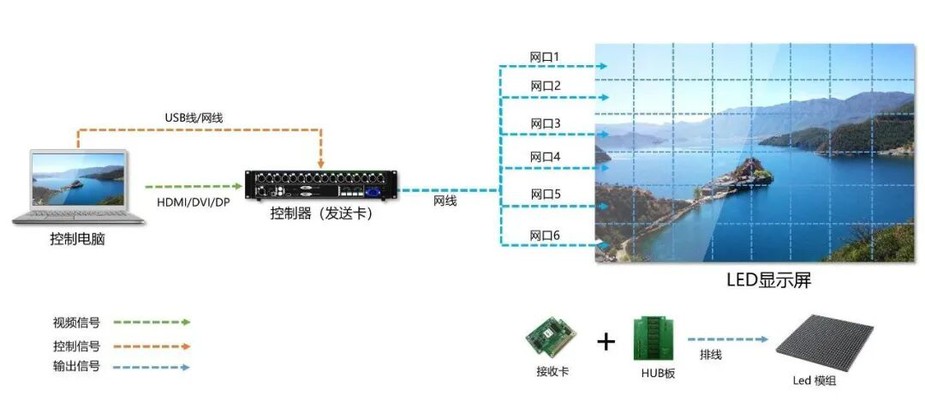

Typicky architektura řídicího systému propojuje řídicí počítač pomocí sériových a video kabelů s odesílací kartou, která se zase připojuje k LED obrazovce pomocí síťového kabelu. Samotná obrazovka se skládá z přijímací karty, rozbočovače, plochých kabelů a napájecích přípojek. Proto v počáteční fázi odstraňování problémů musíme určit pravděpodobnou příčinu problému a která část řídicího systému je zapojena.
1. Ovládání obrazovky displeje: Když dojde k poruše LED displeje, můžeme nejprve použít ovládání obrazovky k odeslání příkazu zmrazení nebo plné barvy obrazovky, abychom mohli sledovat chybový stav obrazovky. Důvodem je to, že řídicí signál obrazovky přichází přímo ze samotné přijímací karty, podobně jako tlačítko auto{2}}testu skříně.
Pokud chyba obrazovky zmizí v aktuálním stavu zmrazení, můžeme obecně dojít k závěru, že problém nesouvisí s přijímací kartou a můžeme jednoduše zkontrolovat systémové spojení před přijímací kartou.
2. Zelený indikátor stavu skříně (přijímací karty): Zelený indikátor stavu přijímací karty je „barometr“ provozního stavu displeje, který vám dá na první pohled vědět, zda se vyskytly nějaké problémy s obrazovkou! Různé blikající stavy indikují různé informace, jako je stav zálohování, žádný vstupní zdrojový signál nebo odpojený síťový kabel.
Když jsme byli schopni zpočátku identifikovat možné příčiny problému a získali nějaké informace o chybě z displeje, ale stále nemůžeme určit konečnou příčinu, musíme začít s podrobnou analýzou a „operací“.
01. Hledání společných rysů: Kdykoli na-stránce koexistují normální a abnormální jevy, musíme identifikovat rozdíly a hledat společné rysy. Najděte rozdíly a sjednoťte je. Pokud se například vyskytnou nekonzistence v konfiguračních souborech nebo firmwaru, můžeme zpětně načíst z normální oblasti a aplikovat je na abnormální oblast, abychom zajistili konzistentní obecné informace a nastavení, čímž zúžíme rozsah řešení problémů.
02. Křížové-ověření: Pokud hledání společných prvků a hledání společných prvků stále nefunguje, můžeme pokračovat ve vzájemném-ověření. Vyměňte zařízení nebo připojení v problémové oblasti za jiné zařízení v normální oblasti a sledujte, zda se symptomy problému s výměnou posunou, čímž se zúží rozsah problému.
03. Řízení proměnných: Při provádění křížové{1}}validace se musíme ujistit, že proměnná, kterou ověřujeme, je jedinečná. Nesnažte se problém vyřešit nahodilým způsobem. Ztrácíte tím čas a zdržujete proces. Pouze změny způsobené jedinečnou proměnnou jsou cenné a poskytují silný základ pro diagnostiku problému.
